氣動蝶閥

多儀閥門 – 蝶閥 – 氣動蝶閥系列

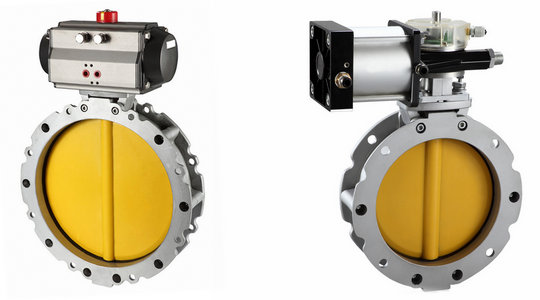

氣動粉體蝶閥

閥門型號：氣動粉體蝶閥
通徑規格：DN100～DN500
結構形式：垂直板式
閥體材質：壓鑄鋁合金
公稱壓力：0.2mpa
適用溫度：≤80℃
應用范圍：水泥、粉塵、粉末等粉體及顆粒狀物料
產品特點：重量輕、性價比高、耐磨性強

氣動粉體蝶閥概述：

氣動粉體蝶閥專用水泥、粉塵、粉末等物料介質的場合，主要由閥體、密封座、閥板和氣動執行器組成，閥體橡膠密封圈形成的軟性密封，使其特別適用于磨損性強的物料。在需要重力落料或氣力輸送的粉體，顆粒物料處理系統中，氣動粉體蝶閥常常被安裝在料斗，筒倉，螺旋輸送機出口以及氣送管路上。

氣動粉體蝶閥特點：

氣動粉體蝶閥閥板中間為平板結構，閥桿設置在閥板的上下兩側并與閥板一體連接，密封座套接在閥板上，閥板兩側的閥桿穿過密封座的軸孔容置在閥體的軸孔內。氣動粉體蝶閥由粉體板、丁晴密封圈，覆以耐磨高分子材料加工而成，半閥體為鋁合金材料，旋轉閥板采用高分子材料制作，專用于粉狀及顆粒狀物料處理。

氣動粉體蝶閥參數：

公稱通徑	DN100～DN500(MM)
公稱壓力	0.2MPa
連接方式	雙法蘭，單法蘭
驅動形式	氣源驅動，壓縮空氣4～7bar
適用溫度	≤80℃
動作范圍	0～90°
密封材質	丁晴橡膠
閥板材質	壓鑄鋁合金、鐵板，不銹鋼板，聚氨酯板
適用介質	水泥、粉塵、粉末及干性粉料
控制形式	開關型、調節型

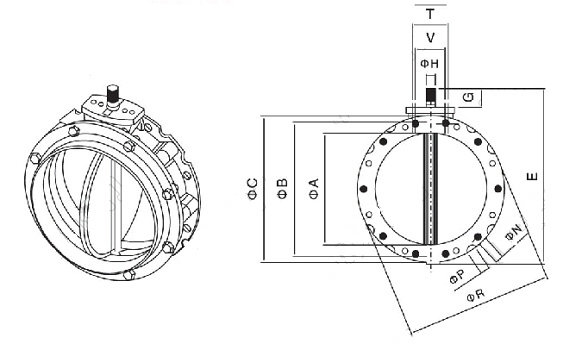

氣動粉體蝶閥結構圖：

氣動粉體蝶閥附件：

驅動方法	壓縮空氣(可帶手輪)
供氣壓力	0.4-0.7mpa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用（彈簧復位）：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用（通氣開關）：氣關式(B)--失氣時閥不變(FL)；氣開式(K)--失氣時閥不變(FL)
可選附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
